ΟΚΚ ΚΕΝΤΡΑ ΚΑΤΕΡΓΑΣΙΑΣ
Η εταιρία OKK Japan με 103 χρόνια παρουσίας στον χώρο των εργαλειομηχανών, με έτος ιδρύσεως το 1915 όπου κατασκεύασε την πρώτη μηχανή και από τότε έως σήμερα συνεχίζει να προτείνει λύσεις πρωτοποριακές με νέες καινοτομίες στην βιομηχανία όπως, πολύ μεγάλη ακρίβεια, ταχύτητα, εξελιγμένα συστήματα ψηφιακού ελέγχου.Τα κέντρα κατεργασίας χαρακτηρίζονται ως οι παραδοσιακά υψηλής ακρίβειας, στιβαρές και ταχύτερες στην κατηγορία τους στο στήσιμο της παραγωγής, αλλαγής εργαλείου, επιτάχυνση- επιβράδυνση της ατράκτου και ταχύτητας κοπής.
ΓΡΗΓΟΡΗ ΕΠΙΛΟΓΗ
ΚΑΘΕΤΑ ΚΕΝΤΡΑ

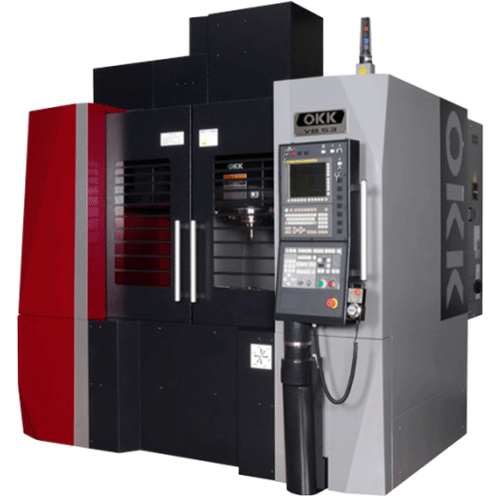

Το μοντέλο VB53 είναι ένα Κάθετο Κέντρο Κατεργασίας TRUE HIGH SPEED με μεγάλο φάκκελο κατεργασίας. Διαθέτει άτρακτο Νο.40 με μέγιστες στροφές 20000 rpm. Οι οδηγοί – γλίστρες είναι τύπου rollers σε όλους του άξονες προσφέροντας τη δυνατότητα για την υποδοχή μεγαλύτερου βάρους σε σχέση με τα αντίστοιχα συστήματα τύπου μπίλιας. Το χυτό στηρίζεται σε τρία σημεία και συνοδεύται με ευθύγραμους κανόνες μέτρησης της Mitutoyo για την διασφάλιση της ακρίβειας. Διαθέτει έναν από τους πιο γρήγορους επεξεργαστές 64bit του Ιαπωνικού οίκου Fanuc και σε συνδυασμό με την στιβαρή κατασκευή και την πολύστροφη άτρακτο, μπορεί να κατεργαστεί υλικά υψηλής σκληρότητας και να επιτύχει ποιότητα κατεργασίας έως και Ra:0.22μm.
Στοιχεία που συνοδεύουν το VB53
– Ισχύς ατράκτου 15Kw.
– Τραπέζι 1260×600 mm.
– 1200Kg μέγιστο βάρος κομματιού.
– ATC 30 εργαλείων.
– Linear scales σε όλους τους άξονες.
– Control Fanuc F31i με TFT οθόνη
Παρέχοντας νέα αξία στον τομέα των εργαλειομηχανών για τους πελάτες της ΟΚΚ Japan, η σειρά κάθετων κέντρων κατεργασίας VP έρχεται με μια πλήρη σειρά προηγμένων λειτουργιών για όλες τις παραγωγικές ανάγκες. Με υψηλή ακριβείας κοπής και εξαιρετικό εξοπλισμό, μπορούν εύκολα να κατεργαστούν από μήτρες και καλούπια έως και εξαρτημάτα ακριβείας. Η VP σειρά είναι απλή και εύκολη στη χρήση η οποία αλλά ταυτόχρονα ισχυρή και η οποία προσφέρει ανώτερη απόδοση. Ένα κέντρο κατεργασίας με υψηλή αξιοπιστία και ευελιξία. Προσφέρει ανώτερη ικανότητα κοπής, με υψηλή ροπή άξονα 2 – 3 φορές πιο ισχυρό από τις συμβατικές μηχανές. Η ακρίβεια δε, των μοντέλων VP κατατάσεται στην κατηγορία JIG.

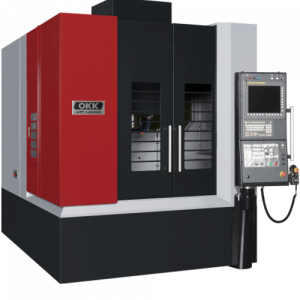

VP-400
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 600/410/460 mm
Άτρακτος: #40
Στροφές: 12k (20k) rpm
ATC: 20 (30,40,60,80,120)

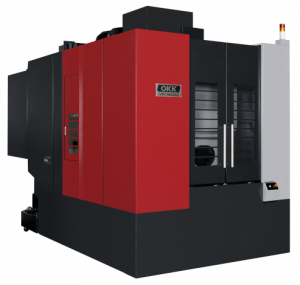

VP-500 2-APC
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Διπλή παλέτα – τραπέζι
X/Y/Z: 600/510/460 mm
Άτρακτος: #40
Στροφές: 12k (20k) rpm
ATC: 20 (30,40,60,80,120)

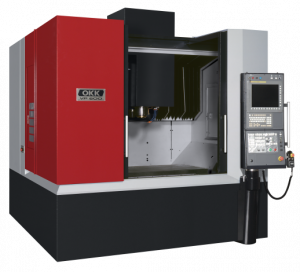

VP-600
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Διπλή παλέτα – τραπέζι
X/Y/Z: 1120/610/460 mm
Άτρακτος: #40
Στροφές: 12k (20k, 30k) rpm
ATC: 20 (30,40,60,80,120)

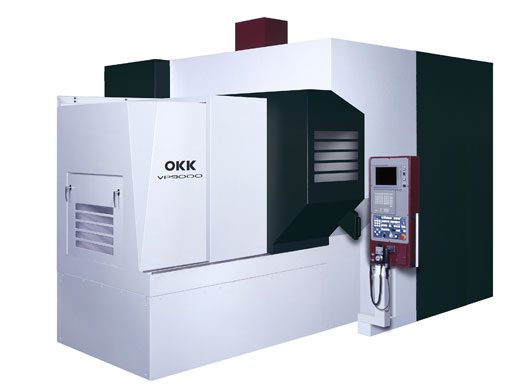

VP-9000
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1120/920/560 mm
Άτρακτος: #40
Στροφές: 12k (20k) rpm
ATC: 40 (60,80,120)

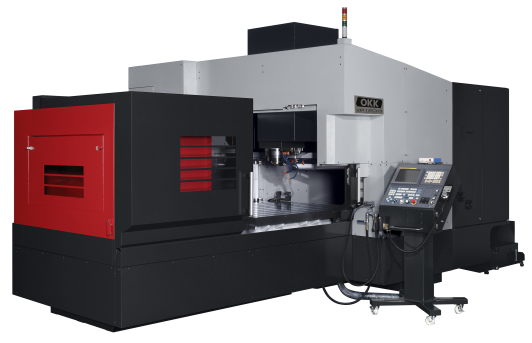

VP-1200 / VP1200-30L
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1600/1300/460 mm
X/Y/Z: 3050/1300/460 mm (L30)
Άτρακτος: #40
Στροφές: 12k (20k) rpm
ATC: 40 (60,80,120)

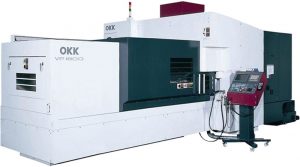

VP-1800
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 2200/1800/460 mm
Άτρακτος: #40
Στροφές: 12k (14k, 20k) rpm
ATC: 40 (60,80,120)

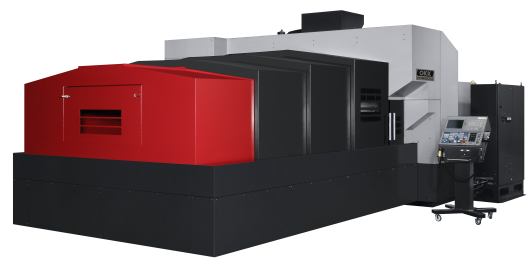

VP-2200
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 3050/2200/560 mm
Άτρακτος: #40
Στροφές: 12k (20k) rpm
ATC: 40 (60,80,120)

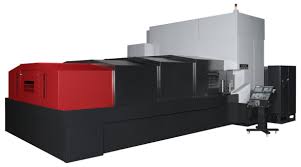

VP-3100
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 3500/3100/560 mm
X/Y/Z: 3050/1300/460 mm (30L)
Άτρακτος: #40
Στροφές: 12k (20k) rpm
ATC: 40 (60,80,120)
Χωρίς συμβιβασμούς στην δύναμη και στην ταχύτητα κοπής με ατράκτους #40 ή #50 κατ’επιλογή, με υδροστατικές γλιστρες (VM660/940R) γλίστρες ορθογωνικής διατομής και με επεξεργασία στο χέρι, η σειρά VΜ-R κάθετων κέντρων κατεργασίας σχεδιασμένη με τα πρότυπα ISO14001, αποτελεί την τελευταία λέξη της τεχνολογίας, νέας γενιάς σχεδιασμού και κατασκευής η οποία τους δίνει τη δυνατότητα να συνδυάζουν άνετα κατεργασίες υψηλής αντοχής (καλούπια) για την κατασκευή εργαλείων υψηλής ακρίβειας. Ανήκουν δε, στην παραδοσιακή φιλοσοφία κατασκευής ΚΚΚ τύπου C δίνοντας έμφαση στο μέγεθος και βάρος κομματιών που μπορούν να δεχθούν τα τραπέζια τους καθώς και το κόστος κτήσης τους.

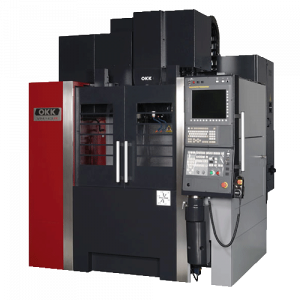

VM43R
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 630/430/460 mm
Άτρακτος: #40 (#50)
Στροφές: #40: 6k (14k) (20k),
#50: 6k (8k) rpm
ATC: 20 (30,40)

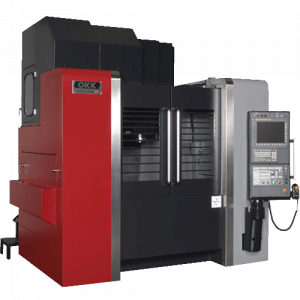

VM53R
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1050/530/510 mm
Άτρακτος: #40 (#50)
Στροφές: #40: 8k (10k, 14k, 20k),
#50: 6k (8k,12k) rpm
ATC: 30 (20,40)

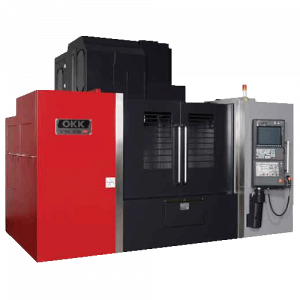

VM76R
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1540/760/660 mm
Άτρακτος: #40 (#50)
Στροφές: #40: 14k (20k),
#50: 6k (8k,12k) rpm
ATC: 30 [20,40,(60 #50)]

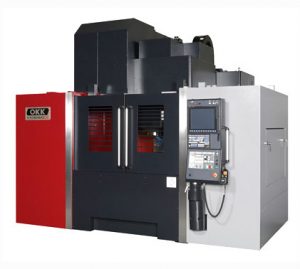

VM660R
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1300/660/660 mm
Άτρακτος: #50
Στροφές: 4.5k (6K,8K,12k) rpm
ATC: 20 (30,40)

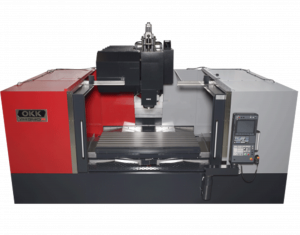

VM940R
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 2060/940/820 mm
Άτρακτος: #50
Στροφές: 4.5k (6K,8K,12k) rpm
ATC: 40 (60)
KCV Σειρά – Η σειρά με το μεγάλο τραπέζι. Ο ευέλικτος σχεδιασμός της σειράς KCV ικανοποιεί τις μεταβαλλόμενες ανάγκες από απλά έως και για περίπλοκα, μεγάλης παραγωγής, έργα.Η στιβαρή δομή του κρεβατιού και κολώνας παρέχουν υψηλή ακαμψία και στιβαρότητα. Το τραπέζι υποστηρίζεται πλήρως χωρίς προεξοχή “κρέμασμα” επιτρέποντας την τοποθέτηση μεγάλων και βαριών δοκιμίων προσδίδιντας μεγάλη ακρίβεια κοπής για το μέγεθος και το βάρος της μηχανής. Ο σχεδιασμός της μηχανής εξασφαλίζει εύκολη πρόσβαση στο χώρο εργασίας – κοπής, επιτρέπει, δε, γρήγορη εγκατάσταση – φόρτωση δοκιμίων στο τραπέζι.

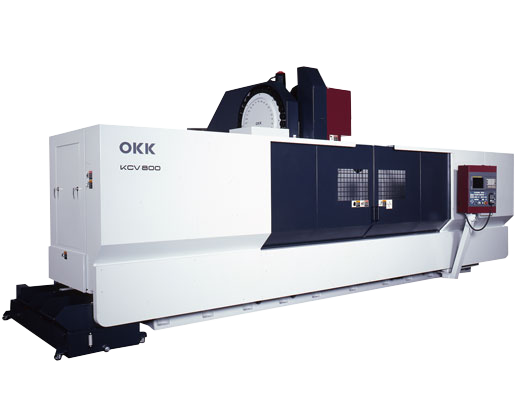

KCV800
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 3050/820/720 mm
Άτρακτος: #50
Στροφές: 12k (6k) rpm
ATC: 30 (40)

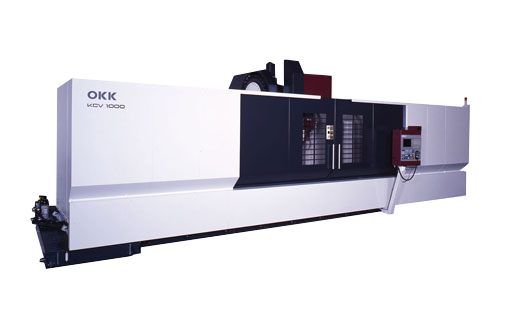

KCV1000
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 3500/1020/720 mm
Άτρακτος: #50
Στροφές: 12k rpm
ATC: 30 (40)

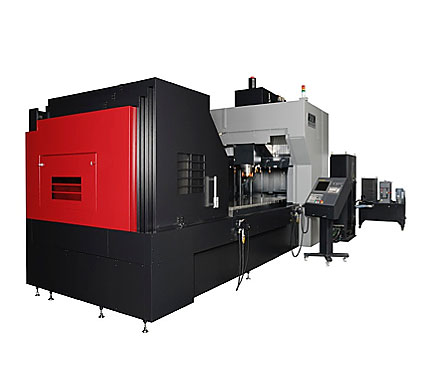

Τα μοντέλα της σειράς VG έχει σχεδιαστεί για κοπές σκληρών υλικών όπως ανοξείδωτο χάλυβα και κράματα τιτανίου . Το VG13000 της OKK είναι ένα ισχυρό μηχάνημα, τα πλεονεκτήματα του οποίου χρησιμοποιούνται κατά την κοπή υλικών υψηλής αντοχής με αντικραδασμική – άκαμπτη κατασκευή του μηχανήματος, ένα ισχυρό κινητήρα ατράκτου και ένα τεράστιο τραπέζι το οποίο επιτρέπει στο μηχάνημα να λειτουργεί ομαλά, ακόμα και σε υψηλές προώσεις. Η άτρακτος παρέχει μέγιστη ροπή ακόμα και σε χαμηλές ταχύτητες, που του επιτρέπει να τρέχει στα όρια απόδοσης του εργαλείου κατά τη διάρκεια του ξεχονδρίσματος. Εξίσου πολλή σημασία έχει δοθεί και στην θερμοσταθερότητα της μηχανής.
VG13000
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 2140/1300/610 mm
Βάρος κομμ.: 6t
Άτρακτος: #50
Στροφές: 12k rpm
ATC: 40
5-AXIS
Όλα τα 5-αξονικά κέντρα κατατάσσονται στη κατηγορία High Precission Machining Centers. Μια μεγάλη γκάμα μηχανών κάθετων 5-Αξονικών Κέντρων όπως VCX, VP, VG, KCV και VM καθώς και οριζόντια μοντέλα HM-X, καλύπτουν όλες τις ανάγκες και κατηγορίες εφαρμογών όπως εξαρτήματα ακριβείας, αεροπορικά εξαρτήματα, σκληρά μέταλλα κτλ. Επρόκειτο για κέντρα Υψηλής Ταχύτητας και Ακρίβειας σχεδιασμένα για δύσκολες και πολύπλοκες κατεργασίες ακόμα και πολυ σκληρά υλικά όπως το Τιτάνιο. Το Trunion τραπέζι Δύο αξόνων υψηλής ροπής με υδραυλικό κλείδωμα δίνει τη δυνατότητα πολυπλευρης κατεργασίας με ένα δέσιμο.

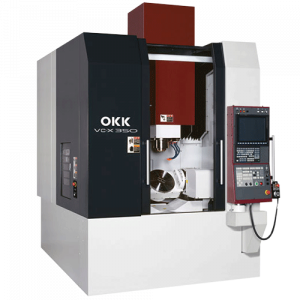

VC-X350
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 600/430/460 mm
A/C: -120+30º/360º
Ø Τραπεζιού: 350 mm
Ταχύτητα X/Y/Z/A/C: 50/50/36/44,4‾¹/100‾¹
Άτρακτος: #40
Στροφές: 12k (20k)rpm
ATC: 20 (30,40,60,80)
VC-X350L
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 600/430/460 mm
A/C: -120+30º/360º
Ø Τραπεζιού: 350 mm
Ταχύτητα X/Y/Z/A/C: 50/50/36/44,4‾¹/100‾¹ (1000‾¹)
Άτρακτος: #40
Στροφές: 12k (20k)rpm
ATC: 20 (30,40,60,80)

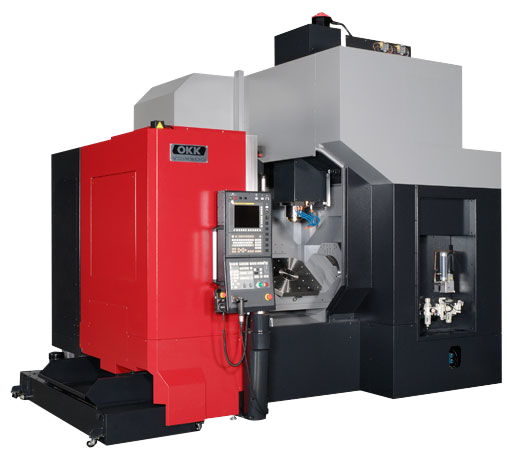

VC-X500
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 700/850/610 mm
A/C: -120+30º/360º
Ø Τραπεζιού: 500 mm
Άτρακτος: #40
Στροφές: 12k (20k)rpm
ATC: 40 (60,80,120)

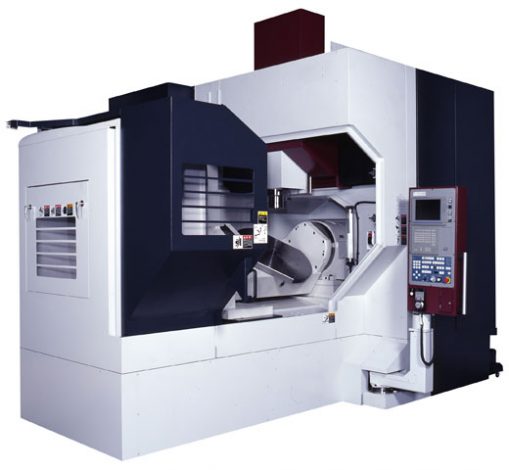

VP9000-5AX
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 820/1020/560 mm
A/C: -120+30º/360º
Ø Τραπεζιού: 800 mm
Άτρακτος: #40
Στροφές: 12k (20k)rpm
ATC: 40 (60,80,120)

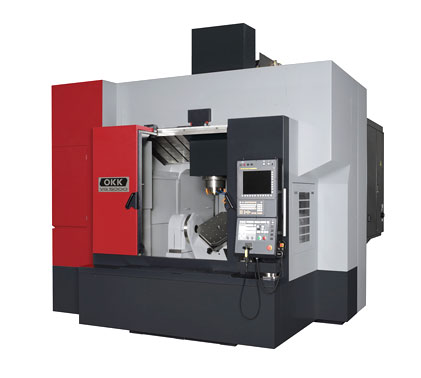

VG5000
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 760/900/610 mm
A/C: -120+30º/360º
Ø Τραπεζιού: 500 mm
APC: 2 pcs
Άτρακτος: #50
Στροφές: 12k (20k)rpm
ATC: 40 (60,80,120)

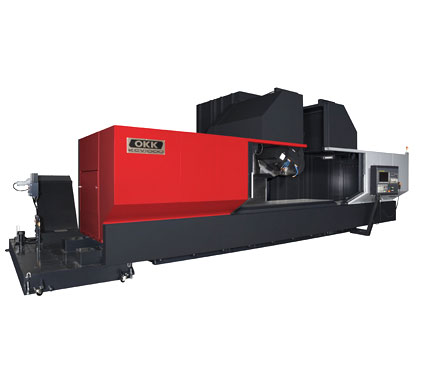

KCV800-5AX
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 3050/820/720 mm
A/B: -35+35º (-40+40º)
Άτρακτος: #50
Στροφές: 12k rpm
ATC: 30 (40)

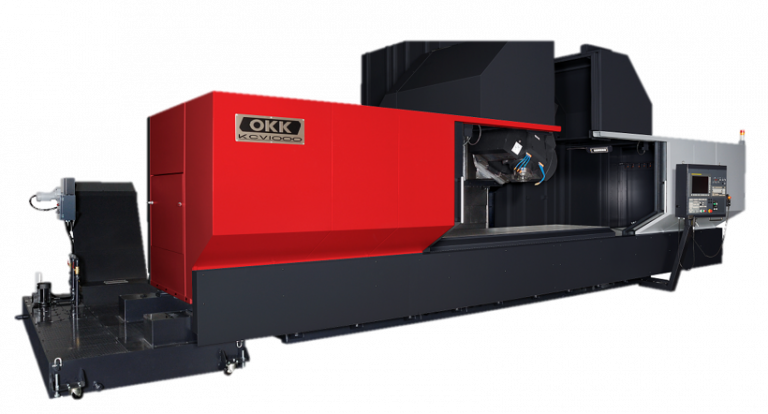

KCV1000-5AX
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 3500/1020/720 mm
A/B: -35+35º (-40+40º)
Άτρακτος: #50
Στροφές: 12k rpm
ATC: 30 (40)

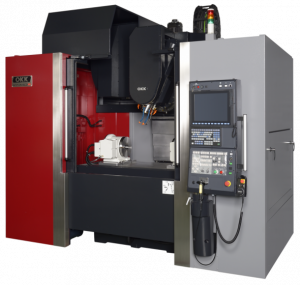

VM-X53R
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 620/480/510 mm
A/B: 360º/-90+90º
Άτρακτος: #40
Στροφές: 12k rpm
ATC: 30

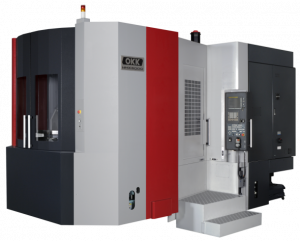

HM-X6000
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1050/900/360 mm
A/B: -110+20º /360º
Παλέτα: 400 mm
Άτρακτος: #50
Στροφές: 12k rpm
ATC: 40 (60,80,116,120,176,236)

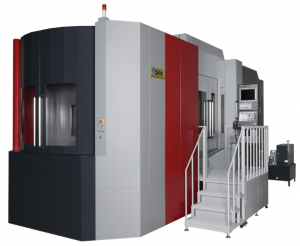

HM-X8000
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1300/1100/1550 mm
A/B: -110+40º /360º
Παλέτα: 800 mm
Άτρακτος: #50
Στροφές: 12k rpm
ATC: 60 (40,80,116,120,176)
ΟΡΙΖΟΝΤΙΑ ΚΕΝΤΡΑ
Με τη σειρά HMC η OKK κατάφερε να θέσει νέα στάνταρτ στην: Παραγωγικότητα, Ακρίβεια, αντοχή στον χρόνο, και Φιλικότητα στο περιβάλλον, χωρίς συμβιβασμούς στην δύναμη και στην ταχύτητα κοπής η οποία μπορεί να φθάσει έως και 63 m/min. Η σειρά ΗΜ και HMC είναι κατεργασίας σχεδιασμένη με τα πρότυπα ISO14001, αποτελεί την τελευταία λέξη της τεχνολογίας, νέας γενιάς σχεδιασμού και κατασκευής η οποία τους δίνει τη δυνατότητα να συνδυάζουν άνετα κατεργασίες υψηλής αντοχής (καλούπια) και HIGH SPEED κατεργασίες για την κατασκευή εργαλείων υψηλής ακρίβειας. Η ταχύτητα επιτάχυνσης αυξήθηκε φθάνοντας το 1G, μειώνοντας ταυτόχρονα τις επιδράσεις κραδασμών στο ελάχιστο. Αυτή η διάταξη επιφέρει την σημαντική μείωση του όγκου μετακινουμένων μαζών και την αύξηση της στρεπτικής ακαμψίας του συνόλου της μηχανής, με αποτέλεσμα τον τέλειο συνδυασμό βαριάς κατεργασίας με μεγάλες ποσότητες αφαίρεσης μετάλλου, καθώς και υψηλής ταχύτητας κοπής High Speed, με την ίδια μηχανή. Η σειρά HΜ και HMC φέρουν καινοτομίες – τεχνολογίες της OKK. Ο σχεδιασμός και κατασκευή – χύτευση στα ιδιόκτητα χυτήρια τηε εατιρίας την εξαιρετική σταθερότητα και ισορροπία, κινητήρες τεχνολογίας DDM (Direct Drive Motor) συνοδευόμενοι με κλειστό κύκλωμα ψύξης λαδιού, Through Ballscrew cooling και άλλα πολλά όπως την εξαιρετική υποστήριξη.

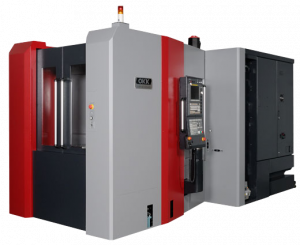

HMC-400
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 560/560/690 mm
Παλέτα: 400 mm
Άτρακτος: #40 [15k rpm]
ATC: 40(60,116)

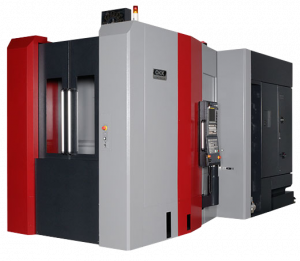

HMC-500
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 760/760/800 mm
Παλέτα: 500 mm
Άτρακτος: #40 [15k rpm]
ATC: 40(60,116)

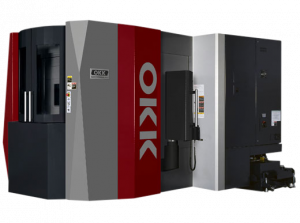

HM-400/500S
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 630/620/710 mm
Παλέτα: 400 mm (HM-400)
Παλέτα: 500 mm (HM-500S)
Άτρακτος: #40 [10k (15k, 20k)rpm]
#50 [8k (12k)rpm]
ATC: 40(60,80,116,120) (εξαρτάται απ’την άτρακτο)
HM-5000/6300S
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 800/750/880 mm
Παλέτα: 500 mm (HM-5000)
Παλέτα: 630 mm (HM-6300S)
Άτρακτος: #50 12k rpm]
ATC: 40(60,80,116,120,176)
HM-630
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1050/900/900 mm
Παλέτα: 630 mm
Άτρακτος: #50 [12k (8k)rpm]
ATC: 40(60,80,116,120)
HM-400/500S
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 630/620/710 mm
Παλέτα: 400 mm (HM-400)
Παλέτα: 500 mm (HM-500S)
Άτρακτος: #40 [10k (15k, 20k)rpm]
#50 [8k (12k)rpm]
ATC: 40(60,80,116,120) (εξαρτάται απ’την άτρακτο)
HM-5000/6300S
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 800/750/880 mm
Παλέτα: 500 mm (HM-5000)
Παλέτα: 630 mm (HM-6300S)
Άτρακτος: #50 12k rpm]
ATC: 40(60,80,116,120,176)
HM-630
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1050/900/900 mm
Παλέτα: 630 mm
Άτρακτος: #50 [12k (8k)rpm]
ATC: 40(60,80,116,120)
HM-800S
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1050/900/880 mm
Παλέτα: 800 mm
Άτρακτος: #50 [12k (8k)rpm]
ATC: 40(60,80,116,120,176)

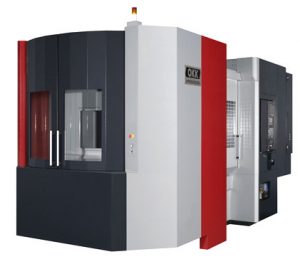

HM-800/1000S
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1400/1100/1050 mm
Παλέτα: 800 mm [HM800]
Παλέτα: 1000 mm [HM1200S]
Άτρακτος: #50 [12k (8k)rpm]
ATC: 40(60,80,116,120,176)

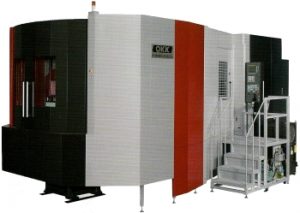

HM-1000/1250S
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1700/1400/1400 mm
Παλέτα: 1000 mm [HM800]
Παλέτα: 1250 mm [HM1200S]
Άτρακτος: #50 [12k (8k)rpm]
ATC: 40(60,80,116,120,176,236)

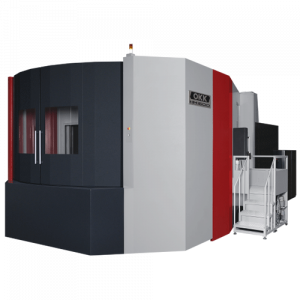

HM-1600
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 2400/1650/1750 mm
Παλέτα: 1600×1250 mm
Άτρακτος: #50 [12k (8k, Quill 4k)rpm]
ATC: 60(116,120,176,236)

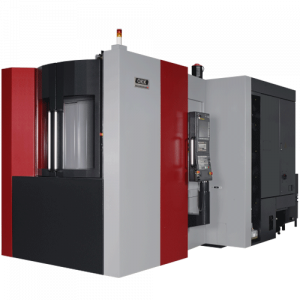

MCH-5000R
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 800/700/880 mm
Παλέτα: 500 mm
Άτρακτος: #50 [6k rpm]
ATC: 40(60,80,116,120,176)

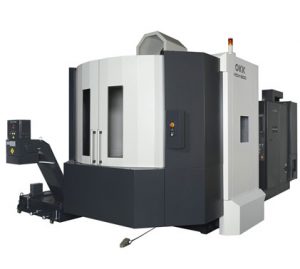

MCH-600
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1020/850/880 mm
Παλέτα: 630 mm
Άτρακτος: #50 [4.5k (15k,20k rpm]
ATC: 43(59,87,119,131,179)

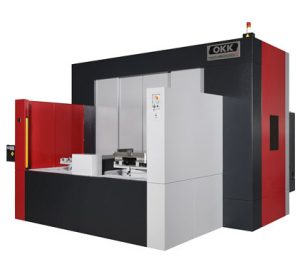

MCH-8000R
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1300/1200/1200 mm
Παλέτα: 800 mm
Άτρακτος: #50 [4.5k (6k rpm]
ATC: 60(120,240)

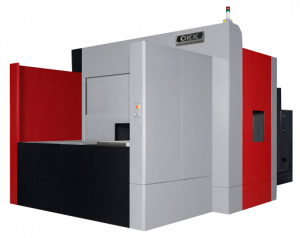

MCH-10000
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
X/Y/Z: 1600/1270/1200 mm
Παλέτα: 1000 mm
Άτρακτος: #50 [4.5k (6k rpm]
ATC: 60(116,176)
